Защита металлических конструкций от коррозии и агрессивных сред - комплексная задача, решение которой начинается с правильного выбора лакокрасочных материалов. Растворители, грунтовки и краски формируют систему покрытия, где каждый элемент выполняет свою функцию. От качества грунта зависит адгезия, от термостойкости эмали - долговечность при высоких температурах, а от растворителя - удобство нанесения.
Грунт-эмаль: универсальное решение для антикоррозийной защиты
Грунт-эмаль - это материал 3 в 1 или 4 в 1, который объединяет свойства грунтовки, антикоррозионного состава и декоративной эмали. Такие продукты особенно востребованы при оперативном ремонте или окраске конструкций с ограниченным доступом. В зависимости от состава, они могут выполнять функции преобразователя ржавчины, что позволяет наносить их непосредственно на окалину без предварительной зачистки до чистого металла.
Грунт-эмаль по ржавчине содержит активные ингибиторы коррозии, которые вступают в реакцию с оксидами железа, трансформируя рыхлый слой ржавчины в плотное защитное покрытие. Это особенно актуально для труднодоступных узлов, где механическая очистка затруднена или невозможна. Однако важно учитывать степень поражения: такие составы эффективны при толщине ржавчины до 100 мкм, более глубокие повреждения требуют предварительной обработки.
Формула 4 в 1 дополнительно включает функцию антикоррозионного праймера, который создает пассивирующий слой на поверхности металла, предотвращая дальнейшее окисление. В составе таких материалов присутствуют фосфатирующие добавки (ортофосфорная кислота) и цинковые пигменты, обеспечивающие электрохимическую защиту. Практика показывает, что однослойное покрытие грунт-эмалью толщиной 80-120 мкм обеспечивает срок службы до 5-7 лет в атмосфере средней агрессивности.
Технология нанесения грунт-эмали имеет свои нюансы. Материал наносится в 1-2 слоя кистью, валиком или краскопультом при температуре воздуха от +5 до +30°C. Полное высыхание до отлипа происходит за 2-4 часа, а набор эксплуатационных свойств - за 24-48 часов. При работе с ржавыми поверхностями важно удалить рыхлый слой щеткой, чтобы обеспечить проникновение состава в поры, но оставить плотно сцепленную окалину как основу для химической реакции.
Эмаль термостойкая: защита в экстремальных условиях
Термостойкая эмаль предназначена для окраски поверхностей, работающих при высоких температурах. Это могут быть выхлопные системы, печные трубы, котлы, камины и другое тепловое оборудование. Ключевое отличие таких красок - использование кремнийорганических связующих (силиконов), которые способны выдерживать нагрев до 400-700°C без изменения цвета и потери адгезии. В отличие от обычных эмалей, которые при нагреве трескаются и отслаиваются, термостойкие составы образуют керамизированное покрытие.
Выбор термостойкой эмали зависит от рабочей температуры. Для поверхностей, нагреваемых до 200°C, подходят алкидные термостойкие составы, но они менее долговечны. Для 400°C и выше требуются эмали на силиконовой основе с добавлением алюминиевой пудры или цинка - эти пигменты создают барьерный слой, отражающий тепло и препятствующий окислению. Температурный режим нанесения также критичен: большинство термостойких эмалей требуют сушки при комнатной температуре в течение 24-48 часов, а затем - постепенного прогрева для полимеризации.
Подготовка поверхности под термостойкую эмаль обязательна, хотя требования к ней ниже, чем для обычных красок. Достаточно удалить жир, пыль и рыхлую ржавчину. Окалина, плотно сцепленная с металлом, не удаляется - при нагреве она спекается с эмалью, образуя единый монолит. Однако следует избегать нанесения на влажные поверхности, так как при высокой температуре вода вызовет парообразование и отслаивание пленки.
Срок службы термостойких покрытий в условиях циклического нагрева достигает 3-5 лет, при постоянной температуре - до 10 лет. Они устойчивы к солям, кислотам и бензину, что делает их применимыми не только в отопительном оборудовании, но и в химической промышленности. Важно помнить, что колеровка термостойких эмалей ограничена - они выпускаются в базовых тонах (черный, серый, белый, серебристый), и добавление пигментов снижает термостойкость.
Уайт-спирит и эмаль ПФ: проверенные решения
Уайт-спирит - это классический нефтяной растворитель для алкидных и масляных красок, который остается незаменимым в строительстве и быту. Он используется для разбавления эмалей ПФ (пентафталевых), доведения их до рабочей вязкости, очистки инструмента и обезжиривания поверхностей. В отличие от агрессивных растворителей (ацетон, сольвент), уайт-спирит менее токсичен и медленнее испаряется, что дает больше времени для равномерного нанесения и снижает риск образования подтеков.
Качество уайт-спирита определяется содержанием ароматических углеводородов. Для живописи и ответственных работ применяют высокоочищенные составы с содержанием ароматики менее 1% - они не желтят пленку и не имеют резкого запаха. Для строительных задач допустим технический уайт-спирит с содержанием ароматики до 12%. Важно хранить растворитель в герметичной таре вдали от огня, поскольку его пары взрывоопасны при концентрации выше 1,5% по объему.
Эмаль ПФ (пентафталевая) - это один из самых массовых алкидных материалов для внутренних и наружных работ. Она образует твердую эластичную пленку, устойчивую к влаге и перепадам температуры. Маркировка ПФ-115 используется для универсального применения, ПФ-133 - для грунтовочного слоя, а ПФ-266 - для полов. Эмали ПФ выпускаются в широкой цветовой гамме по каталогу RAL, что позволяет легко подобрать оттенок под фасадные решения.
Техника работы с эмалью ПФ требует учета укрывистости, которая составляет 40-60 г/м² на слой. Обычно требуется 2-3 слоя для получения плотного равномерного покрытия. Эмаль разбавляется уайт-спиритом до 10-15% от объема, а высыхание происходит за 24-36 часов при +20°C. Морозостойкость готового покрытия ограничена -20°C, поэтому для северных регионов рекомендуют более стойкие полиуретановые аналоги.

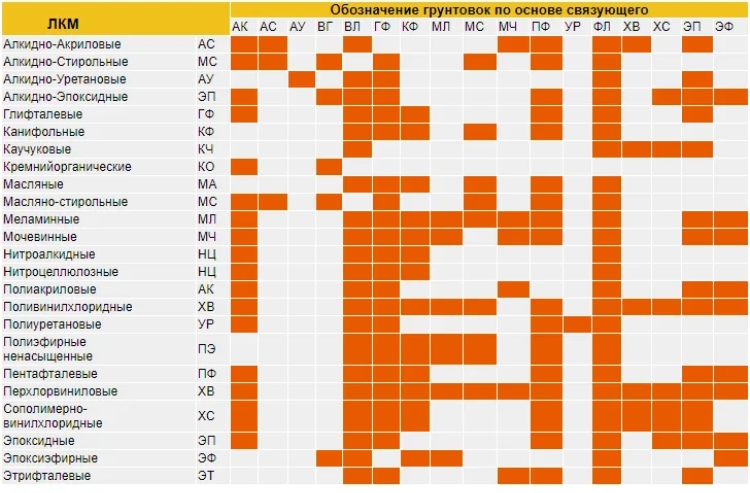

Совместимость материалов: важный аспект выбора
Успех окрашивания напрямую зависит от совместимости грунтовки, эмали и растворителя. Использование несоответствующих продуктов ведет к растрескиванию, отслаиванию и потере декоративных свойств. Например, под термостойкие эмали нельзя применять обычные грунтовки - они выгорят при первом нагреве. Для ПФ-эмалей идеальны алкидные грунты, а для полиуретановых покрытий - эпоксидные или полиуретановые праймеры.
Тест на совместимость - обязательная процедура перед массовым нанесением. На небольшом участке поверхности наносят грунт, дают ему высохнуть, затем наносят эмаль и наблюдают за реакцией через 24 часа. Отсутствие морщин, пузырей и потери блеска говорит о совместимости. Также стоит проверить устойчивость к растворителю: если финишное покрытие размывается уайт-спиритом, значит, полимеризация не завершена или составы несовместимы.
Подготовка поверхности включает не только очистку, но и выбор нужного растворителя. Для обезжиривания перед грунтовкой применяют уайт-спирит или специальные антисиликоновые жидкости. Они удаляют масляные пятна, смазку и остатки старой краски, создавая чистую базу для сцепления. Важно использовать свежий растворитель, не загрязненный частицами ржавчины или пыли, чтобы не внести новые дефекты.
Многослойные системы требуют выдержки между слоями. Каждый слой грунта или эмали должен частично высохнуть (до отлипа), чтобы не произошло "смачивания" нижнего слоя и образования наплывов. Полная полимеризация финишного слоя занимает до 7 суток в зависимости от состава, и в этот период покрытие уязвимо к механическим нагрузкам.
Растворители, грунтовки и краски - это не набор разрозненных товаров, а единая система защитных покрытий. Грунт-эмаль 3 в 1 и 4 в 1 упрощает работу в сложных условиях, термостойкая эмаль продлевает жизнь оборудованию с высокими температурами, уайт-спирит остается надежным помощником в подготовке и уходе, а эмаль ПФ - классикой для стандартных задач. Грамотный подбор этих материалов с учетом условий эксплуатации гарантирует надежную защиту металла на долгие годы.
