Направляющая балка Alutex для откатных ворот является ключевым элементом, который определяет долговечность, плавность хода и безопасность всей конструкции. От ее качества и правильного монтажа напрямую зависит, будут ли ворота годами работать без люфта и перекосов или же превратятся в источник постоянных проблем. Балка выполняет роль и силового элемента, воспринимающего весь вес створки, и рельса, по которому происходит движение. Понимание ее роли, правил выбора под конкретный проем и нюансов установки позволяет даже непрофессионалу собрать надежную и удобную въездную группу для своего дома, гаража или участка.
Функции направляющей балки и выбор модели под проем

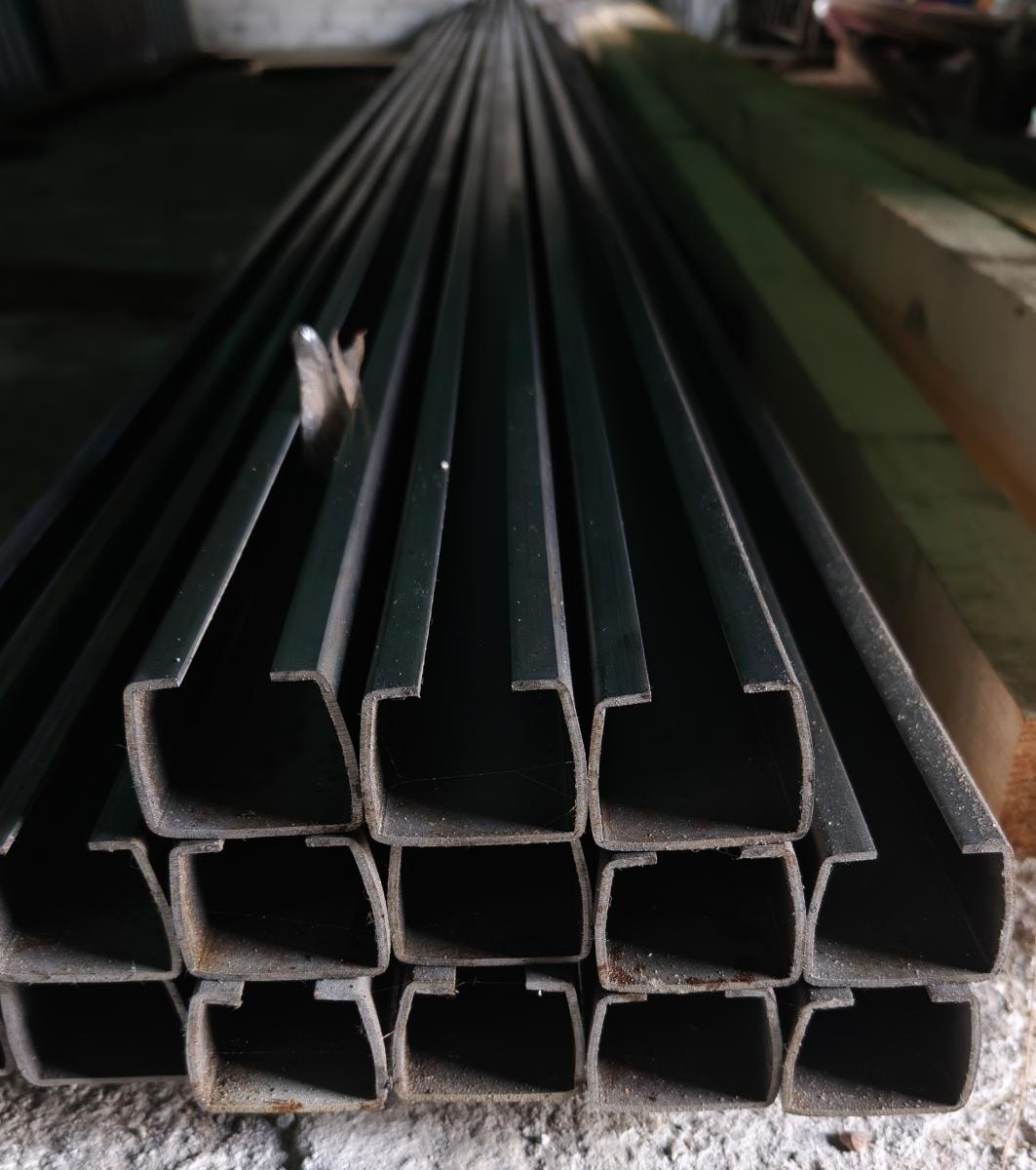

Направляющая балка (шина) Alutex — это не просто рельс. Это сложный силовой профиль, к которому жестко приваривается каркас створки. Вся нагрузка от веса ворот, включая ветровую, передается через эту балку на роликовые опоры, а затем на фундамент. Именно поэтому она изготавливается из высокопрочной стали толщиной 3.5 мм и имеет усиленную конструкцию, как у моделей серии SG.01. Качественная балка гарантирует, что створка не будет прогибаться, вилять и создавать опасный люфт при движении.
Выбор конкретной модели балки Alutex производится исходя из двух главных параметров: ширины проема и веса будущей створки. Например, популярная серия SGN.01 рассчитана на ворота весом до 450 кг и ширину проезда до 4.3 м. Для более широких или тяжелых ворот применяется серия SGN.02, выдерживающая до 700 кг. Важно помнить, что длина самой балки и всей откатной конструкции должна быть примерно в 1.4-1.5 раза больше ширины проема, чтобы створка могла полностью уйти в сторону, освобождая проезд. Балки доступны стандартной длиной 6 метров, а для больших проемов — до 9 метров.
Ключевые этапы монтажа и установки
Успех всей работы закладывается на этапе подготовки фундамента. Ненадежное бетонное основание, особенно без армирования, со временем просядет, что приведет к перекосу роликов и заклиниванию ворот. Фундамент заливают с установкой закладной детали, к которой впоследствии будут крепиться регулировочные площадки для роликовых тележек. При сборке каркаса створки балку приваривают к нижней трубе каркаса по всей длине. Критически важно контролировать геометрию: диагонали каркаса не должны различаться более чем на 5 мм.

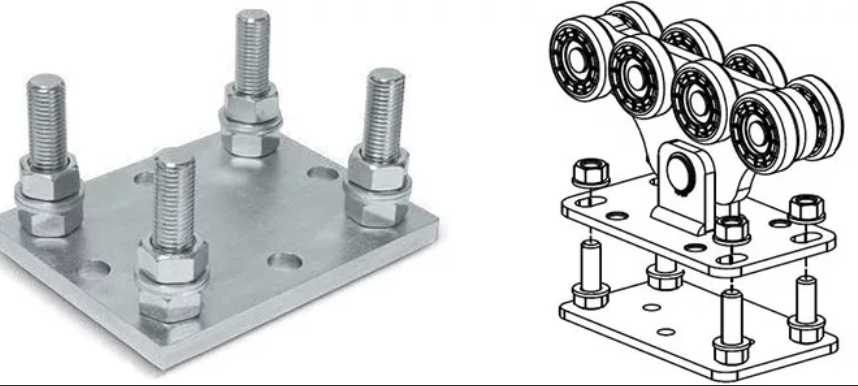

После обшивки каркаса приступают к навешиванию створки. Роликовые опоры, подобранные в соответствии с весом ворот (для серии SGN.01 это опоры на 300 или 450 кг), устанавливают на регулировочные площадки. Створку "накатывают" на ролики, после чего с помощью регулировочных болтов выставляют ее строго по уровню. На этом этапе проверяют ход: он должен быть легким, без малейших рывков и заеданий. Завершает монтаж установка нижнего и верхнего улавливателей (ловушек), которые фиксируют створку в закрытом положении, и концевого ролика, который катится по нижней ловушке и разгружает опоры.
Совместимость с комплектующими и автоматикой
Главное правило надежной системы — использование комплектующих из одной линейки и одного производителя. Роликовые опоры, улавливатели и кронштейны серии SGN.01 или SG.01 полностью совместимы с соответствующей направляющей балкой. Это гарантирует точное совпадение всех размеров и отсутствие проблем при монтаже. Попытка сэкономить, комбинируя детали разных брендов, почти наверняка приведет к люфту, ускоренному износу и поломкам.

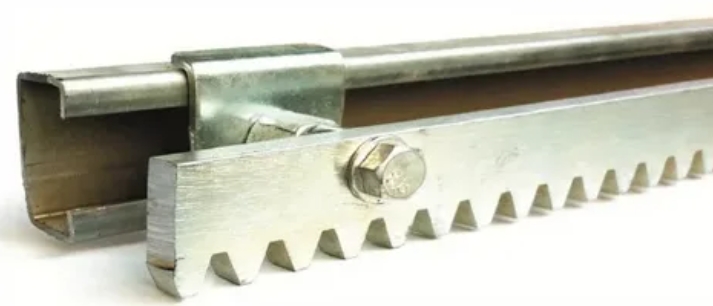

Для подключения автоматического привода к балке Alutex крепится зубчатая рейка. Производитель предлагает стальную оцинкованную или бесшумную нейлоновую рейку. Она монтируется параллельно балке, а ее зубцы должны точно совпадать с шестерней привода. Автоматику (например, брендов CAME или NICE) выбирают с запасом мощности, ориентируясь на расчетный вес створки и учитывая ветровые нагрузки. Привод крепится к отдельному фундаменту или закладной, а его правильное позиционирование относительно рейки является залогом тихой и долгой работы.
Профилактика неисправностей и продление срока службы
Большинство проблем с откатными воротами связаны не с поломкой самой балки, а с нарушениями при монтаже или обслуживании. К частым ошибкам относится неправильная установка улавливателей, из-за чего створка в закрытом состоянии не фиксируется и может "гулять" на ветру. Также критична слишком маленькая высота установки створки над землей. Зимой снег или наледь могут заблокировать движение, поэтому необходимо обеспечить зазор не менее 10-15 см.

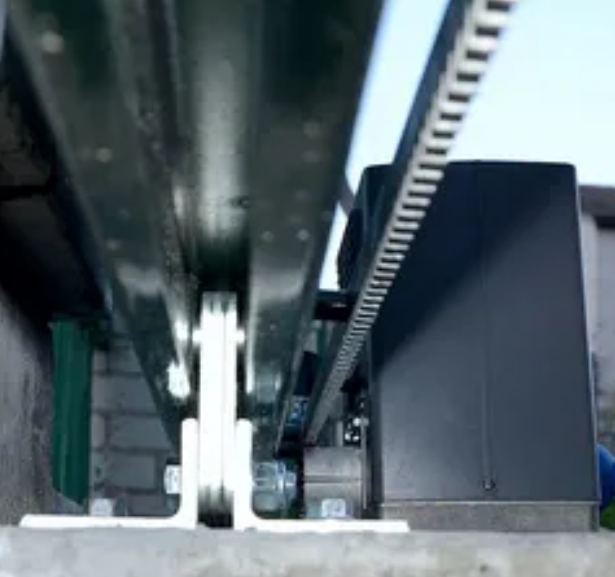

Для предотвращения поломок требуется регулярное и простое обслуживание. Не реже двух раз в год нужно очищать направляющую балку от песка, листьев и грязи, которые могут заклинить ролики. Особое внимание уделяют смазке. Роликовые опоры, их подшипники, а также зубья рейки необходимо смазывать морозостойким силиконовым спреем или специальной смазкой для ворот. Регулярная проверка и подтяжка всех болтовых соединений, особенно на регулировочных площадках, предотвратит появление люфта. Если створка начала двигаться тяжело или с перекосом, не стоит ждать усугубления проблемы — нужно сразу проверить уровень опорных столбов и фундамента, а также отрегулировать положение роликов.
Направляющая балка Alutex — это основа, на которой держится концепция надежных откатных ворот. Ее корректный выбор по весу и ширине проема, аккуратный монтаж с соблюдением геометрии и уровня, а также использование совместимых комплектующих из одной линейки — это обязательные условия для многолетней беспроблемной эксплуатации. Понимая ее роль и следуя правилам установки и ухода, домашний мастер получает не просто функциональное сооружение, а удобную, безопасную и долговечную систему, которая будет исправно служить десятилетиями, открывая и закрывая въезд на участок одним нажатием кнопки.
