Сварка чугуна представляет собой одну из наиболее сложных технологических операций в металлообработке, требующую специальных знаний, оборудования и расходных материалов. Электроды марки ЦЧ-4 «Монолит» разработаны специально для работы с этим капризным материалом и позволяют добиваться качественных соединений даже при отсутствии профессионального опыта. Понимание особенностей чугуна как материала, специфики подготовки деталей и техники выполнения швов позволяет успешно применять эти электроды для ремонта чугунных изделий в условиях домашней мастерской, гаража или небольшой производственной площадки.
Особенности чугуна как материала и сложности его сварки
Чугун отличается от других черных металлов высоким содержанием углерода, который находится в нем в виде графита. Именно эта особенность создает основные сложности при сварке. При быстром нагреве и охлаждении в зоне сварного шва образуются твердые и хрупкие структуры - карбиды железа и мартенсит, которые приводят к появлению трещин. Высокая жидкотекучесть расплавленного чугуна осложняет формирование шва, особенно в вертикальном и потолочном положениях. Кроме того, чугун обладает низкой пластичностью и плохо переносит локальные термические напряжения.
Еще одной проблемой является пористость чугуна, которая способствует насыщению сварочной ванны газами и образованию пор в шве. При сварке старых чугунных деталей дополнительную сложность создают загрязнения - масла, краски, продукты коррозии, которые проникают глубоко в поры материала. Все эти факторы требуют применения специальных электродов и тщательной подготовки как самого материала, так и технологии сварки. Непонимание этих особенностей часто приводит к неудовлетворительным результатам, даже при использовании качественных расходных материалов.
Технические характеристики и преимущества электродов ЦЧ-4
Электроды «Монолит» марки ЦЧ-4 относятся к классу покрытых электродов для ручной дуговой сварки чугуна. Их основное преимущество заключается в специальном составе покрытия, которое содержит феррованадий и другие легирующие добавки. Ванадий в составе покрытия способствует образованию мелкодисперсной структуры шва, повышая его прочность и стойкость к образованию трещин. Покрытие электродов обеспечивает стабильное горение дуги даже при работе на пониженных токах, что особенно важно для сварки тонкостенных чугунных изделий.
Низкое разбрызгивание металла является еще одним значимым преимуществом этих электродов. Это свойство не только экономит расходный материал, но и упрощает последующую зачистку шва, уменьшая объем механической обработки. Электроды ЦЧ-4 обеспечивают хорошее отделение шлака, что позволяет визуально контролировать формирование шва во время работы. Диаметр стержня 3-4 мм является наиболее универсальным для большинства ремонтных работ, а рекомендуемый ток сварки составляет 90-130 А в зависимости от толщины свариваемого металла и пространственного положения шва.
Подготовительные операции и выбор режимов сварки
Качественная подготовка чугунных деталей является залогом успешной сварки. Начинается она с тщательной очистки области будущего шва от всех видов загрязнений. Используют механические методы - зачистку щеткой по металлу, шлифовку, а при необходимости и пескоструйную обработку. Особое внимание уделяют удалению графитовых включений и продуктов коррозии. Для обезжиривания применяют органические растворители, такие как ацетон или уайт-спирит, которые эффективно удаляют масляные пятна и не оставляют влаги.
При сварке массивных чугунных деталей обязательным является предварительный подогрев до температуры 300-400°C. Эта операция снижает термические напряжения и предотвращает образование трещин. Для нагрева используют газовые горелки, муфельные печи или индукционные нагреватели. Режим сварки выбирают в зависимости от толщины металла: для тонкостенных изделий применяют ток 80-100 А, для деталей средней толщины - 110-130 А. Полярность устанавливают обратную (электрод на плюсе), что обеспечивает лучшее проплавление основного металла и стабильность дуги.
Технология выполнения швов и решение распространенных проблем

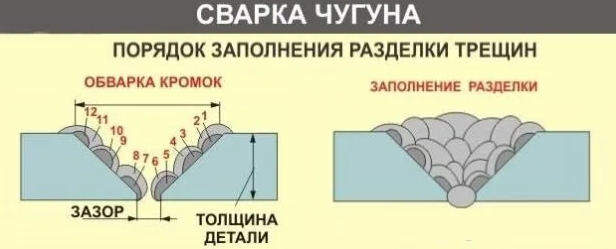

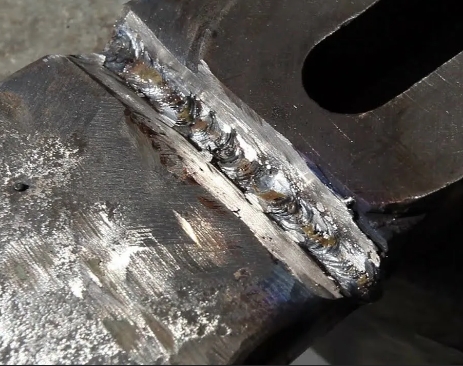

Техника сварки чугуна электродами ЦЧ-4 имеет свои особенности. Основной принцип - выполнение коротких валиков длиной 3-5 см с немедленной проковкой каждого участка шва. Проковку выполняют молотком с закругленным бойком сразу после наложения валика, пока металл еще находится в пластичном состоянии. Эта операция снимает внутренние напряжения и уплотняет структуру шва. После каждого валика делают перерыв для охлаждения металла до температуры 60-80°C, что контролируют термочувствительными мелками или пирометром.
Частой проблемой при сварке чугуна является растрескивание шва и околошовной зоны. Для ее предотвращения применяют технологию «горячего» старта - начинают сварку на предварительно подогретой детали. Шлаковые включения обычно возникают при недостаточной очистке кромок или неправильном режиме сварки. Треск и поры появляются при наличии влаги на электродах или недостаточной силе тока. Для устранения этих дефектов необходимо тщательно просушивать электроды перед использованием и точно соблюдать рекомендованные производителем параметры сварки. При многослойной сварке каждый предыдущий шов тщательно зачищают от шлака перед наложением следующего.

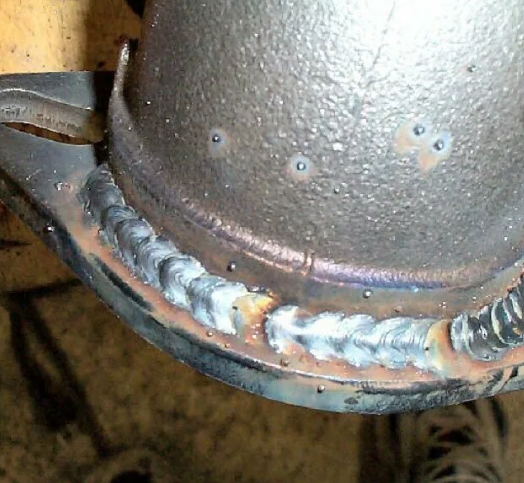

Электроды «Монолит» марки ЦЧ-4 доказали свою эффективность при сварке различных марок чугуна в условиях, максимально приближенных к производственным. Их правильное применение, включающее тщательную подготовку деталей, выбор оптимальных режимов сварки и соблюдение специальной техники выполнения швов, позволяет получать качественные соединения с минимальным количеством дефектов. Понимание природы чугуна как материала и особенностей работы с ним превращает сложную технологическую операцию в предсказуемый и управляемый процесс, доступный не только профессионалам, но и опытным любителям.
