Брест - город с непредсказуемым климатом. Зимой здесь могут быть и трескучие морозы, и внезапная оттепель с мокрым снегом. Летом - шквалистые ветра с ливнями. Если вы планируете построить навес для машины, первый и самый важный шаг - правильно рассчитать нагрузки. Ошибка на этом этапе приводит к печальным последствиям: прогнувшаяся крыша, перекошенные опоры, а в худшем случае - обрушение на автомобиль. В этой статье мы разберем, как профессиональные проектировщики учитывают вес снега, давление ветра, собственную массу конструкций и даже сейсмику (да, в Брестской области бывают слабые землетрясения, редко, но бывают). Вы получите готовый алгоритм - от теории до практического примера.
Снеговая нагрузка: главный враг навеса в Бресте
По картам СП 20.13330.2016 (актуализированная версия СНиП 2.01.07-85) Брест относится ко II снеговому району. Нормативное значение веса снегового покрова на 1 м² горизонтальной поверхности здесь составляет 120 кг/м². Это средняя цифра. Но на практике многое зависит от конфигурации крыши. Для плоских или с малым уклоном (до 15 градусов) полная нагрузка умножается на коэффициент 1.0. Для двускатных или односкатных с уклоном 20-30 градусов можно применять понижающий коэффициент 0.7-0.8 (снег сползает).
Однако есть подводный камень - снеговые мешки. Там, где уклон меняется или есть препятствия (парапет, примыкание к дому), снега набивается в 2-3 раза больше. Поэтому для сложных кровель коэффициент повышают до 1.5-2.0. Итоговая формула: S = Sнорм * μ, где μ - коэффициент перехода. Для Бреста Sнорм = 120 кг/м². Пример: плоский навес 4х6 м = 24 м². Снеговая нагрузка = 120 * 1.0 * 24 = 2880 кг = почти 3 тонны дополнительного веса зимой!
Уклон кровли и коэффициент μ

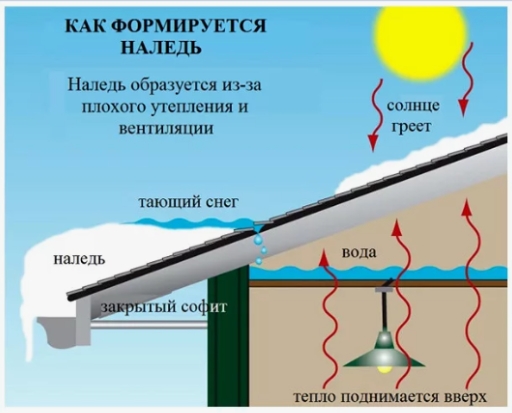

Для регионов с частыми оттепелями лучше делать уклон 15-20° - снег сползает, но не образует ледяную корку.
Как узнать свой район?
Брест, Брестский, Жабинковский, Малоритский, Каменецкий районы - II снеговой район (120 кг/м²). Для Пружанского и Кобринского - граница II и III (140 кг/м²). Уточняйте по карте СП.
Ветровая нагрузка: почему Брест - "ветреный город"

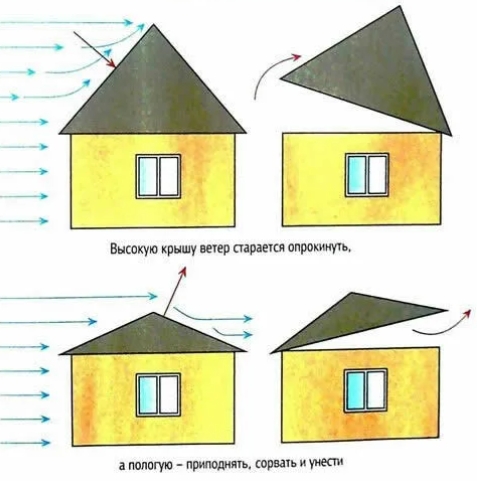

Брест и прилегающие территории находятся в I ветровом районе по картам районирования. Нормативное значение ветрового давления - 23 кг/м² (230 Па). Но это средний ветер. А как же штормовые предупреждения? Для расчета на прочность используют нормативное давление с коэффициентом надежности. Однако есть важный нюанс - аэродинамический коэффициент (c). Он зависит от формы крыши. Для отдельно стоящего навеса с плоской кровлей ветер давит снизу (подъемная сила) и сбоку.
Коэффициент для вертикальных стенок - 0.7-0.8. Для кровли со стороны наветрия - минус 0.6 (отсос). Максимальная нагрузка получается на угловые опоры. Брест также попадает в зону действия западных циклонов, поэтому в расчетах для маленьких навесов часто используют запас +30% к нормативной ветровой нагрузке. В цифрах: W = Wнорм * c * k(z), где k(z) - коэффициент изменения давления по высоте (для высоты 3 м k=0.5, для 5 м k=0.65, для 10 м k=0.7). Проще говоря, чем выше навес, тем сильнее ветер. Для типового навеса в Бресте высотой 2.5 метра получаем W = 23 * 0.8 * 0.5 ≈ 9.2 кг/м² бокового давления.
23 кг/м²
Норматив ветра для Бреста
до 300 кг
Отрывное усилие на угол навеса 3x4 м
Запас 1.4
Коэффициент надежности для ветра
5-8 точек
Минимум креплений на опору
Собственный вес и полезная нагрузка: мелочей не бывает

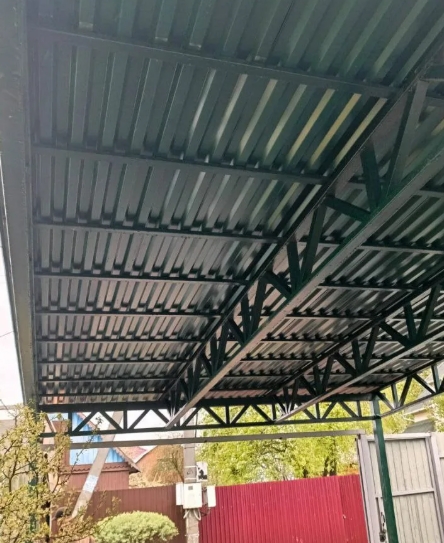

Прежде чем считать снег и ветер, нужно понять, сколько весит сам навес. Это так называемая постоянная нагрузка. Складывается из: веса несущих ферм или балок, веса обрешетки, кровельного материала, а также дополнительных элементов (водосточные желоба, снегозадержатели, подсветка). Пример: профнастил толщиной 0.5 мм весит 5-7 кг/м². Металлическая ферма из профильной трубы 40х20х2 на пролет 4 метра - около 20-30 кг. Обрешетка из трубы 20х20х1.5 добавляет еще 8-10 кг/м².
Итого постоянная нагрузка на навес средней площадью 20 м² составит 500-800 кг. Обычно в расчетах принимают среднюю величину 30-40 кг/м². Кроме того, предусматривается полезная нагрузка - возможность того, что человек выйдет на крышу для очистки снега. Норма для такой нагрузки - 100 кг/м², но она прикладывается только к элементу, где стоит человек (локально). Для проектирования достаточно учесть запас прочности в связях.
Пошаговый пример расчета для типового навеса в Бресте

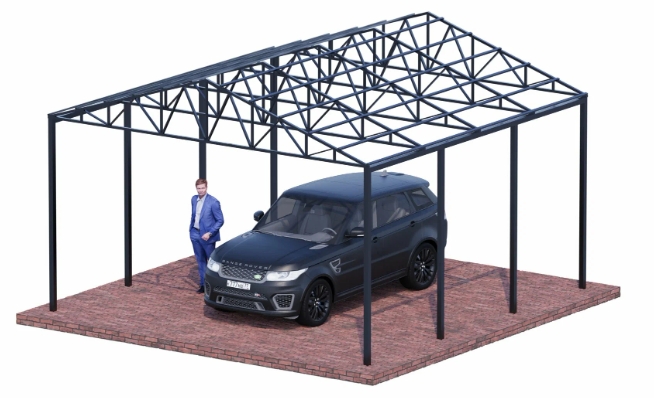

Допустим, вы хотите навес размером 5х6 метров, односкатный, высота в низкой части 2.2 м, в высокой 2.8 м. Крыша из профнастила по металлическим фермам. Шаг ферм - 1.5 м. Краткий алгоритм.
Шаг 1 - собираем нагрузки на 1 м²: постоянная - 35 кг/м² (среднее), снеговая - 120 кг/м² * 0.85 (уклон 20°) = 102 кг/м², ветровая для вертикальной стойки - 23 * 0.7 * 0.55 = 9 кг/м². Итого нормативная ≈ 146 кг/м².
Шаг 2 - умножаем на коэффициент надежности (1.2-1.4): расчетная нагрузка ≈ 190 кг/м².
Шаг 3 - на одну ферму (грузовая площадь 5м * 1.5м = 7.5 м²): 190 * 7.5 = 1425 кг. Ферма должна выдерживать распределенную нагрузку 1425 кг при пролете 5 метров. По таблицам подбираем сечение трубы: для такого веса подойдет труба 50х25х2 мм для поясов.
Шаг 4 - проверяем опоры: стоек 6 штук. Нагрузка на одну стойку = общий вес (снег + свой вес на 30 м² = 190*30≈5700 кг) / 6 = 950 кг. На такой вес труба 60х60х2.5 мм проходит с запасом.
Шаг 5 - фундамент: на одну опору около 1 тонны (с учетом ветра). Нужен бетонный столб 400х400 мм, заглубленный на 1.2 метра (глубина промерзания в Брестской области - 1.0-1.1 м). Всё!
Что еще нужно проверить в Бресте?
Для Бреста и района - 100 см (суглинки) до 120 см (пески). Закладывайте подошву столба на 10-20 см ниже.
Важно
В пойме Мухавца и притоках весной УГВ высокий - делайте дренаж вокруг опор.
Учесть
Брест в зоне 6 баллов (редко, но по СП нужно закладывать конструктивные мероприятия - связи по фермам).
Редко
Расчет нагрузки на металлический навес - это не прихоть инженера, а базовая необходимость для безопасности. Учитывая климат Бреста со снежными зимами и порывистыми ветрами, занижение расчетных значений в 1.5-2 раза приводит к реальным обрушениям каждый год. Не полагайтесь на "авось" и "сосед поставил и стоит". Сосед мог поставить навес в менее снежный год или более продуманной конструкции. Используйте коэффициенты из СП, делайте запас прочности на опорах и обязательно заглубляйте столбы ниже глубины промерзания. Если чувствуете неуверенность - закажите проектирование у специалиста, который сделает точный расчет в программе (Лира, SCAD). Это стоит недорого (обычно 100-200 рублей) и дает 100% гарантию, что ваш автомобиль не окажется под грудой металла после первого же снегопада. Лучше потратить время на расчет сейчас, чем деньги на ремонт потом.
