Как выбрать листовой металл для кровли и фасада

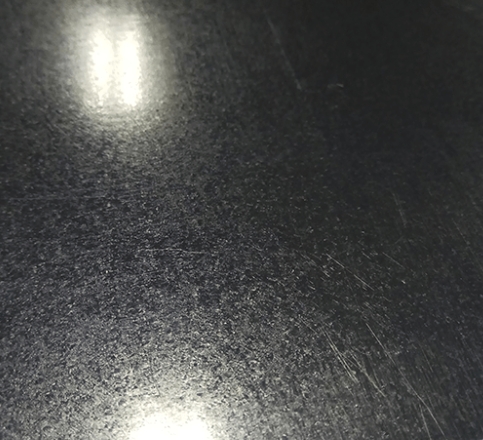

Выбор между оцинкованным и черным (неоцинкованным) листом для наружных работ обычно не стоит - оцинковка обязательна. Черный металл без защитного слоя начнет ржаветь в течение первых же недель контакта с атмосферной влагой, а за год потеряет до 0,2-0,3 мм толщины, что для кровельного листа толщиной 0,5 мм является критической убылью. Оцинкованный лист имеет покрытие из цинка, которое служит протекторной защитой - даже при повреждении слоя цинк "жертвует" собой, защищая сталь от коррозии. Но и тут есть нюанс: качество оцинковки бывает разным.

Первый класс покрытия - цинк, нанесенный горячим способом. Он дает толстый (от 40 до 100 мкм) и равномерный слой с высокой адгезией к стали. Второй класс - электролитический цинк (толщина 10-20 мкм), который быстрее истирается и корродирует, но дает более гладкую поверхность для окраски. Для кровли и фасадов оптимален горячий цинк с кристаллическим рисунком (цветочная структура). Этот рисунок не только эстетичен, но и свидетельствует о правильной технологии нанесения. Важно проверять, чтобы цинковое покрытие не имело отслоений, темных пятен и масляных разводов. Для фасадов, где важна эстетика, часто используют лист с полимерным покрытием по оцинковке (алюцинк, полиэстер, пурал), что дает дополнительную защиту и широкую палитру цветов. Черный металл без оцинковки может быть применен только для внутренних работ или временных конструкций, где срок службы не критичен.

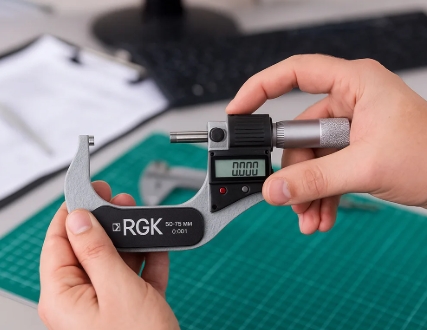

Толщина листа - один из самых спорных параметров при выборе. Многие интуитивно считают, что чем толще, тем лучше, но это не всегда так. Для кровли стандартный диапазон - 0,4-0,7 мм. Толщина 0,45-0,5 мм является наиболее востребованной для скатных кровель жилых домов, так как она обеспечивает достаточную жесткость при шаге обрешетки до 600 мм и не создает избыточной нагрузки на стропильную систему. Лист 0,4 мм подходит для временных построек, а 0,55-0,7 мм - для зданий с повышенными снеговыми нагрузками или для общественных сооружений, где важна повышенная прочность.

Для фасадов (сайдинг, фасадные кассеты, софиты) толщина обычно меньше - 0,35-0,5 мм. Здесь лист испытывает в основном ветровые нагрузки, и избыточная масса лишь усложняет монтаж и требует более мощного каркаса. Однако для цокольных зон, где возможны механические воздействия (удары мусора, снежных масс), рекомендуется использовать лист не тоньше 0,6 мм. Важный момент - допуски по толщине. Качественный европейский или отечественный прокат имеет допуск ±0,02 мм, тогда как китайские аналоги могут давать отклонение до 0,06 мм, что снижает расчетную жесткость. При выборе ориентируйтесь на нормативный документ (ГОСТ или DIN), где указан минимальный предел толщины без учета цинкового и полимерного покрытия. Также важно помнить, что при профилировании (изготовлении профнастила или металлочерепицы) толщина листа теряет до 5-10% из-за растяжения на гибочных кромках - это закладывается в расчеты еще на этапе проектирования.

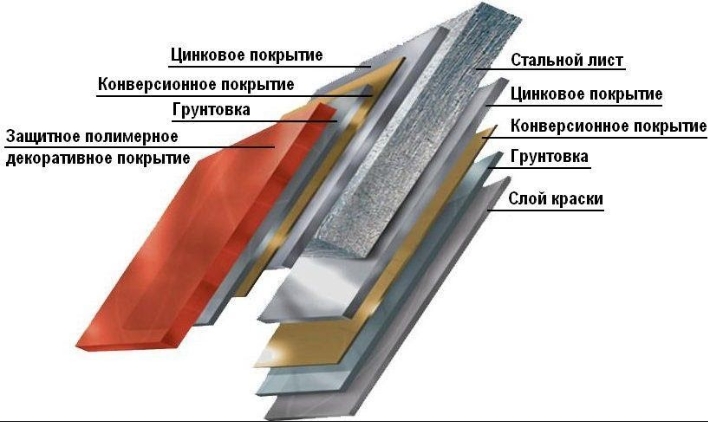

Покрытие листового металла - это многослойная система, и каждый слой выполняет свою функцию. Основа - сталь, затем наносится цинковый слой (защита от коррозии), далее - пассивирующий слой для улучшения адгезии, слой грунта (праймера) и, наконец, декоративно-защитное полимерное покрытие. Наиболее распространенные полимеры для кровли и фасадов: полиэстер, пурал, пластизол, PVDF.

Качество покрытия определяется не только его толщиной, но и равномерностью нанесения. Хороший полимер наносится на высокоскоростных линиях с контролем в режиме реального времени, обеспечивая толщину с точностью ±2 мкм. Для наружных работ крайне важна устойчивость к УФ-излучению. PVDF и пурал сохраняют цвет и глянец до 40 лет, полиэстер - около 10-15 лет, пластизол - до 20 лет, но он уязвим к царапинам. Также важен класс гибкости: при монтаже лист может изгибаться, и если покрытие неэластичное, появляются микротрещины, через которые под полимер проникает влага, вызывая вздутия. Поэтому для фальцевой кровли и сложных фасадных систем выбирают покрытия с высокой эластичностью (пурал или специальные полиэстеровые составы). Дополнительный показатель - смачиваемость поверхности: качественные покрытия отталкивают воду (гидрофобны), благодаря чему грязь смывается дождем, и фасад дольше сохраняет чистоту.

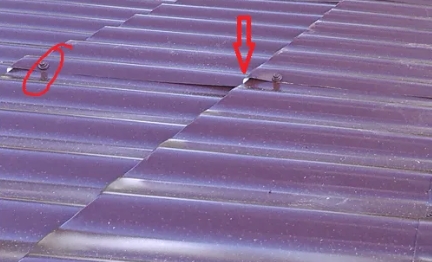

Даже самый дорогой и качественный листовой металл может быть испорчен неправильным монтажом. Типичные ошибки - это неправильный выбор крепежа. Для металлической кровли необходимы саморезы с уплотнительной шайбой из ЭПДМ (этиленпропиленового каучука), которые компенсируют температурные расширения. Если использовать обычные саморезы без прокладок, в точках крепления возникают капиллярные течи. Вторая ошибка - отсутствие термозазоров. Металл расширяется при нагреве, и если листы уложены встык без зазора, при повышении температуры они упираются друг в друга, деформируются и образуют волны. Рекомендуемый зазор - 3-5 мм на каждый погонный метр.

Третья частая проблема - неправильное направление укладки. Для скатных кровель листы монтируются снизу вверх, с нахлестом по направлению стока воды. Нарушение этого правила приводит к тому, что вода затекает в стыки, вызывая коррозию. На фасадах важно соблюдать зазоры для вентиляции: между листом и утеплителем должно быть расстояние не менее 20 мм, иначе конденсат не испаряется, и покрытие "цветет". Также нередко забывают про антикоррозионную обработку торцов листа после резки. Даже у оцинкованного листа при резке страдает цинковый слой, и торец становится уязвимым. Его нужно обрабатывать цинксодержащей краской или специальным герметиком. И наконец, хранение листов на строительной площадке: если их не укрыть от осадков и не подложить подкладки, между листами скапливается влага, и они могут "спекаться" (образовывать коррозионное сращивание), после чего разделить их без повреждения покрытия невозможно. Монтаж должен выполняться при температуре не ниже +5°C, так как на морозе полимерное покрытие становится хрупким и трескается при сгибах.
